HUBERT A1110-16-E | 4-Quadranten Spannungs- und -Stromverstärker (11100050)

Name: A1110-16-E | 4-Quadranten Spannungs- und -Stromverstärker (11100050)
Brand: HUBERT
SKU: 11100050
Price: 7450.0 EUR
Availability: OutOfStock

Herstellernummer: 11100050

Lieferzeit auf Anfrage

€ 7.450,00

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

HUBERT A1110-16-E | Präzisions-4-Quadranten-Spannungs- und -Strom-Verstärker, DC - 1MHz, 1000 W Quelle / 340 W Senke. Geeignet für normgerechte Prüfungen nach LV124 bzw. VW80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen.

4-Quadranten Spannungs- und Stromverstärker
Frequenzbereich: DC- 1 MHz
Ausgangsleistung: 1000 W (Quelle), 340 W (Senke)
Vollständig konfigurierbar und bedienbar über mitgelieferte Software
Ausgangsspannung max. 75 Vpeak
Ausgangsstrom max. 28 Apeak
Ausgangsstrom 55 Apeak / 500 ms
Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
USB-Port serienmäßig (optional LAN-Schnittstelle)
3 Versorgungsspannungen
Interlock
Monitorausgang Spannung / Strom
6 konfigurierbare Kompensationsnetzwerke in der Betriebsart Stromverstärker
Abmessungen: (B x H x T) 449 x 177 x 585.5 mm
Gewicht: 30kg

Anwendungen:

Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
EMV Prüfungen
Materialprüfungen
MRI
Bauteiletests
Tauchspulenantriebe
Piezoansteuerung
Magnetfelderzeugung (z.B. mit Helmholtzspulen)
Medizintechnik
Lasertechnik
Plasmatechnik

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Abmessungen (L x B x H) (mm):	676 x 450 x 198
Artikelnummer:	11100050
DC-Ausgang umpolbar:	AC Bidirektional (2Q/4Q)
Frequenzbereich:	DC - 1 MHz
Gewicht (kg):	30
Modell:	A1110-16-E
Schnittstellen:	USB Optional: LAN
max. Spannung (V):	75
max. Strom (A):	28

Dokumente und Downloads

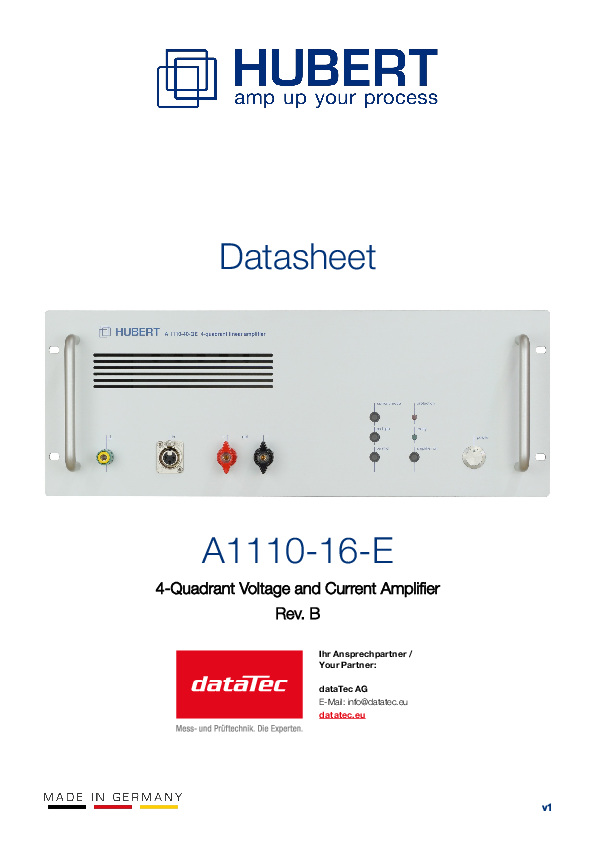

Datenblatt

pdf | 0.69 MB

Beschreibung

A1110-16-E | 4-Quadranten Spannungs- und -Stromverstärker (11100050)

Der A1110-16-E ist ein linearer, extrem breitbandiger Präzisions-Leistungsverstärker. Er ist prädestiniert für alle Anwendungen, die schnell veränderliche Signale mit hoher Leistung benötigen. Der A1110-16-E kann als Spannungsverstärker oder als Stromverstärker betrieben werden. In der Betriebsart Stromverstärker bietet er z.B. für induktive Lasten einen konstanten, frequenzunabhängigen Ausgangsstrom. Es stehen drei wählbare Betriebsspannungen für Hoch-Volt / Niedrig-Strom oder Niedrig-Volt / Hoch-Strom Anwendungen zur Verfügung. Speziell bei sehr niederohmigen Lasten kann die Betriebsspannung auf 1/3 reduziert werden, was mit einer entsprechenden Reduktion der Verlustleistung einhergeht.

Ausgangsspannung und Ausgangsstrom können begrenzt werden. Außerdem stehen niederohmige Signalausgänge als Monitorausgänge zur Verfügung.

Das Gerät ist mit einem leisen, temperaturgeregelten Lüfter ausgestattet. Neben einer Übertemperaturabschaltung sorgt eine Verlustleistungsberechnung und eine absolute Stromüberwachung für perfekten Kurzschluss- und Überlastungsschutz.

Ein Interlock bietet die Möglichkeit eines ferngesteuerten Sicherheitssystems.

Die Bedienung erfolgt über die Bedienelemente auf der Frontplatte des Verstärkers und über die graphische Benutzeroberfläche auf einem PC, der über die USB-Schnittstelle mit dem Verstärker verbunden ist (die benötigte Software ist im Lieferumfang enthalten).

Werden höhere Ausgangsspannungen oder höhere Ausgangsströme benötigt, so sind Konfigurationen mit Reihen- oder Parallelschaltungen mehrerer A1110-16-E möglich.

Im Lieferumfang enthalten ist eine Anwendungssoftware, welche die vollständige Fernsteuerung und umfassende Konfiguration des Verstärkers über die USB-Schnittstelle ermöglicht. Dabei garantiert die Offenlegung der Schnittstellenbefehle die reibungslose Integration in bereits bestehende, automatisierte Testsysteme.

Die normgerechten Prüfungen nach LV124 bzw. VW 80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen erfordern schnelle Leistungsverstärker. Die Modelle der HUBERT Verstärker Familie A1110-X-X mit einer Anstiegszeit von 100V/µs sind für die geforderten Spannungs- bzw. Signalformen die geeignete Wahl. Hohe Lastströme können durch den Aufbau von Mehrfach-Verstärker-Systemen zuverlässig realisiert werden.

Lieferumfang

enthalten).

Werden höhere Ausgangsspannungen oder höhere Ausgangsströme benötigt, so sind Konfigurationen mit Reihen- oder Parallelschaltungen mehrerer A1110-16-E möglich.

Ausstattung und Highlights:

4-Quadranten Spannungs- und Stromverstärker
Frequenzbereich: DC- 1 MHz
Ausgangsleistung: 1000 W (Quelle), 340 W (Senke)
Vollständig konfigurierbar und bedienbar über mitgelieferte Software
Ausgangsspannung max. 75 Vpeak
Ausgangsstrom max. 28 Apeak
Ausgangsstrom 55 Apeak / 500 ms
Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
USB-Port serienmäßig (optional LAN-Schnittstelle)
3 Versorgungsspannungen
Interlock
Monitorausgang Spannung / Strom
6 konfigurierbare Kompensationsnetzwerke in der Betriebsart Stromverstärker
Abmessungen: (B x H x T) 449 x 177 x 585.5 mm
Gewicht: 30kg

Anwendungen:

Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
EMV Prüfungen
Materialprüfungen
MRI
Bauteiletests
Tauchspulenantriebe
Piezoansteuerung
Magnetfelderzeugung (z.B. mit Helmholtzspulen)
Medizintechnik
Lasertechnik
Plasmatechnik
