HUBERT A1110-05-E | 4 Quadranten Leistungsverstärker, DC-1 MHz, 100 V/µs, 500W/150W, ±75Vp, ±11Ap, USB (11100040)

Herstellernummer: 11100040

HUBERT A1110-05-E | 4-Quadranten Spannungs- und Stromverstärker DC - 1 MHz | 100 V/μs | 500 W (Quelle) | 150 W (Senke). Geeignet für normgerechte Prüfungen nach LV124 bzw. VW80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen.

  • 4-Quadranten Spannungs- und Stromverstärker
  • Frequenzbereich: DC- 1 MHz
  • Ausgangsleistung: 500 W (Quelle) , 150 W (Senke)
  • Vollständig konfigurierbar und bedienbar über mitgelieferte Software
  • Ausgangsspannung bis 75 Vpeak
  • Ausgangsstrom bis 11 Apeak
  • Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
  • Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
  • USB-Port serienmäßig (optional LAN-Schnittstelle)
  • 3 Versorgungsspannungen
  • Interlock
  • Monitorausgang Spannung / Strom
  • 6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
  • Stromversorgung: 230 VAC / 50Hz
  • Maße: B 449 x H 133 x T 435,5 mm
  • Gewicht: 15 kg

Software: Im Lieferumfang enthalten ist eine Anwendungssoftware, welche die vollständige Fernsteuerung und umfassende Konfiguration des Verstärkers über die USB Schnittstelle ermöglicht. Dabei garantiert die Offenlegung der Schnittstellenbefehle die reibungslose Integration in bereits bestehende, automatisierte Testsysteme.

Anwendungen:

  • Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
  • EMV Prüfungen
  • Materialprüfungen
  • MRI
  • Bauteiletests
  • Tauchspulenantriebe
  • Piezoansteuerung
  • Magnetfelderzeugung (z.B. mit Helmholtzspulen)
  • Medizintechnik
  • Lasertechnik
  • Plasmatechnik

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Beschreibung

A1110-05-E | 4 Quadranten Leistungsverstärker, DC-1 MHz, 100 V/µs, 500W/150W, ±75Vp, ±11Ap, USB (11100040)

Der A1110-05-E ist ein linearer, extrem breitbandiger Präzisions-Leistungsverstärker. Er ist prädestiniert für alle Anwendungen, die schnell veränderliche Signale mit hoher Leistung benötigen. Der A1110-05-E kann als Spannungsverstärker oder als Stromverstärker betrieben werden. In der Betriebsart Stromverstärker bietet er z.B. für induktive Lasten einen konstanten, frequenzunabhängigen Ausgangsstrom.

Es stehen drei wählbare Betriebsspannungen für Hoch-Volt / Niedrig-Strom oder Niedrig-Volt / Hoch-Strom Anwendungen zur Verfügung. Speziell bei sehr niederohmigen Lasten kann die Betriebsspannung auf 1/3 reduziert werden, was mit einer entsprechenden Reduktion der Verlustleistung einhergeht. Ausgangsspannung und Ausgangsstrom können begrenzt werden. Außerdem stehen niederohmige Signalausgänge als Monitorausgänge zur Verfügung.

Das Gerät ist mit einem leisen, temperaturgeregelten Lüfter ausgestattet. Neben einer Übertemperaturabschaltung sorgt eine Verlustleistungsberechnung und eine absolute Stromüberwachung für perfekten Kurzschluss- und Überlastungsschutz. Ein Interlock bietet die Möglichkeit eines ferngesteuerten Sicherheitssystems.

Die Bedienung erfolgt über die Bedienelemente auf der Frontplatte des Verstärkers und über die graphische Benutzeroberfläche auf einem PC, der über die USB-Schnittstelle mit dem Verstärker verbunden ist (die benötigte Software ist im Lieferumfang enthalten).

Werden höhere Ausgangsspannungen oder höhere Ausgangsströme benötigt, so sind Konfigurationen mit Reihen- oder Parallelschaltungen mehrerer A1110-05-E möglich.

Die normgerechten Prüfungen nach LV124 bzw. VW 80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen erfordern schnelle Leistungsverstärker. Die Modelle der HUBERT Verstärker Familie A1110-X-X mit einer Anstiegszeit von 100V/µs sind für die geforderten Spannungs- bzw. Signalformen die geeignete Wahl. Hohe Lastströme können durch den Aufbau von Mehrfach-Verstärker-Systemen zuverlässig realisiert werden.

Lieferumfang

enthalten).

Werden höhere Ausgangsspannungen oder höhere Ausgangsströme benötigt, so sind Konfigurationen mit Reihen- oder Parallelschaltungen mehrerer A1110-05-E möglich.

Die normgerechten Prüfungen nach LV124 bzw. VW 80000 von elektrischen und elektronischen Komponenten in Kraftfahrzeugen erfordern schnelle Leistungsverstärker. Die Modelle der HUBERT Verstärker Familie A1110-X-X mit einer Anstiegszeit von 100V/µs sind für die geforderten Spannungs- bzw. Signalformen die geeignete Wahl. Hohe Lastströme können durch den Aufbau von Mehrfach-Verstärker-Systemen zuverlässig realisiert werden.

Ausstattung und Highlights:

  • 4-Quadranten Spannungs- und Stromverstärker
  • Frequenzbereich: DC- 1 MHz
  • Ausgangsleistung: 500 W (Quelle) , 150 W (Senke)
  • Vollständig konfigurierbar und bedienbar über mitgelieferte Software
  • Ausgangsspannung bis 75 Vpeak
  • Ausgangsstrom bis 11 Apeak
  • Symmetrischer Signaleingang: Isolierte XLR-Buchse / BNC-XLR Adapter im Lieferumfang
  • Reihen- / Parallelschaltungen bei höherem Spannungs- / Strombedarf
  • USB-Port serienmäßig (optional LAN-Schnittstelle)
  • 3 Versorgungsspannungen
  • Interlock
  • Monitorausgang Spannung / Strom
  • 6 konfigurierbare Kompensationsnetzwerke für induktive Lasten in der Betriebsart Stromverstärker
  • Stromversorgung: 230 VAC / 50Hz
  • Maße: B 449 x H 133 x T 435,5 mm
  • Gewicht: 15 kg

Software: Im Lieferumfang enthalten ist eine Anwendungssoftware, welche die vollständige Fernsteuerung und umfassende Konfiguration des Verstärkers über die USB Schnittstelle ermöglicht. Dabei garantiert die Offenlegung der Schnittstellenbefehle die reibungslose Integration in bereits bestehende, automatisierte Testsysteme.

Anwendungen:

  • Allgemeine Laboranwendungen in Forschung, Entwicklung und Prüffeld
  • EMV Prüfungen
  • Materialprüfungen
  • MRI
  • Bauteiletests
  • Tauchspulenantriebe
  • Piezoansteuerung
  • Magnetfelderzeugung (z.B. mit Helmholtzspulen)
  • Medizintechnik
  • Lasertechnik
  • Plasmatechnik

Zubehör (1 Produkt)

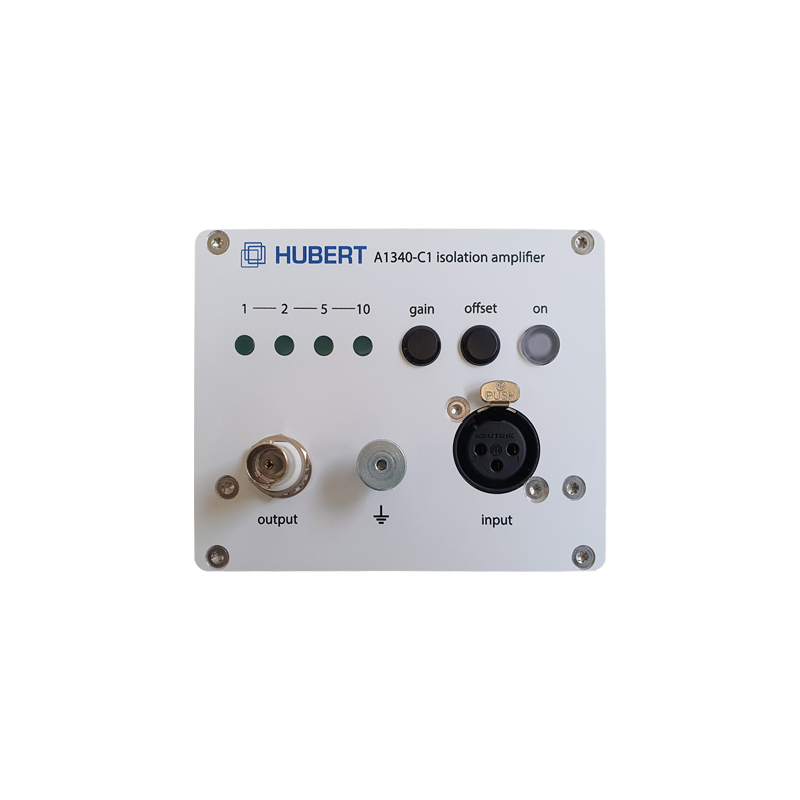

A1340-C1
