EA Elektro-Automatik PSI9080-3403U | Netzgerät, DC, 1 Kanal 80V/340A, 10KW, Funktionsgenerator

Name: PSI9080-3403U | Netzgerät, DC, 1 Kanal 80V/340A, 10KW, Funktionsgenerator
Brand: EA Elektro-Automatik
SKU: PSI9080-3403U
Price: 8300.0 EUR
Availability: OutOfStock

Herstellernummer: PSI9080-3403U

Lieferzeit auf Anfrage

€ 8.300,00

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt Bildungspreis anfragen

EA Elektro-Automatik PSI9080-3403U | Programmierbares Netzgerät mit einem Ausgang 0...80V DC / max. 340 A, 10.000 Watt und eingebautem Funktionsgenerator.

Leistung: 10.000 W
Ausgangsspannung max. 80 Volt DC
Ausgangsstrom max. 340 A
Flexible Ausgangsstufe (auto-ranging output), Konstant U, I, P (R) Betrieb
FPGA (Field Programmable Gate Array) Kontroller, 16 Bit Auflösung
Für Hochlast Laboreinsatz in Industrie und F&E, automatisierten Prüfständen
Einstellbare Ausgangsimpedanz, bspw. für PV Modul oder Batteriesimulation
Intuitives Touch Panel, Funktionsgenerator, U, I, P (R) bis 5-stellig, Memory
Anzeigen Touch Panel U/I/P(R), Anzeige bis 5-stellig
Galvanisch getrennte Schnittstellen 0-10V (Analog) und USB on board
Plug and Play slot zum Nachrüsten weiterer Schnittstellen (CANopen, Ethernet, Profibus, Profinet, Modbus, RS232 u.w.)
Master-Slave Bus für Reihen- und Parallelbetrieb mit Summenfunktion der Werte
Eingang Dreiphasen Anschlussdose, Ausgang Stromschienen mit Sicherheitsabdeckung
Eingangsspannung Mehrphasig 340-460 V~, 50/60 Hz mit aktiver PFC
19" 3HE Einschubgehäuse mit hoher EMV (EMI EN 55022 Grenzkurve B)
Gehäuse 19" Einschub 3HE, B485 x H133 x T675 mm

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

AC Eingang:	340 V - 460 V
Abmessungen (L x B x H) (mm):	609 x 482,6 x 133,35
Artikelnummer:	06230357
Ausgangsleistung (kW):	10
Autorange:	Ja
Bidirektional:	Nein
DC-Ausgang umpolbar:	DC Quelle
Garantie (Jahre):	2
Gewicht (kg):	25
Leistungsfaktor:	> 0,99
Modell:	PSI9080-3403U
Schnittstellen:	USB, LAN, Analog
Schutzvorrichtungen:	OVP, OCP, OPP, OTP, PF
Zusatzfunktionen:	Funktionsgenerator mit Arbiträrfunktion, Photovoltaik-Quellen-Simulation, TFT - Touchscreen
max. Spannung (V):	80
max. Strom (A):	340

Beschreibung

PSI9080-3403U | Netzgerät, DC, 1 Kanal 80V/340A, 10KW, Funktionsgenerator

Diese regelbare und programmierbare Labornetzgeräteserie PSI9000 im 19"- 3HE Einschub Format verfügt über eine extrem leistungsfähige FPGA (Field Programmable Gate Array) Steuereinheit mit einer Auflösung von 16 Bit. Die Ausgangsstufe ist flexibel (auto-ranging output), was einen Betrieb mit hoher Ausgangsspannung oder wahlweise hohem Ausgangsstrom innerhalb der Nennleistung ermöglicht.

Die multifunktionale Bedieneinheit der PSI9000 Stromversorgung ist mit einem intuitiv bedienbarem Touch Panel ausgestattet und verfügt über Funktionsgenerator, U, I P Anzeigeauflösung bis zu 5 Stellen, Memory sowie über diverse andere hilfreichen Funktionen. Für die Fernsteuerung verfügen die Geräte standardmäßig über eine galvanisch getrennte Analog- (0-10V) und USB Schnittstelle sowie über einen Plug-n-play slot, in welchem weitere optional erhältliche Schnittstellen nachgerüstet werden können (CANopen, Profibus, Profinet, Modbus, RS232 u. w.).

Der eingebaute Funktionsgenerator ist in der Lage, verschiedenförmige Signalformen zu erzeugen und diese auf einen der Sollwerte Spannung (U) oder Strom (I) anzuwenden. Es sind folgende Funktionen manuell aufruf-, konfigurier- und steuerbar: Sinus, Rechteck, Trapez, DIN 40839 Emulierte KFZ-Motorstartkurve, Arbiträr, Rampe und PV Kurven. Der Funktionsgenerator ist dem Netzgerät vorgeschaltet und steuert somit die Amplitude und die Periode der Ausgangsspannung bis zu einer gewissen Frequenz (abhängig von der Anstiegs- und Abfallzeit) um Prüflinge mit realen Spannungen und Stromverläufen zu versorgen.

Die Geräte liefern äußerst stabile Ausgangswerte mit sehr geringer Restwelligkeit und sind sehr dynamisch in der Regelung. Sie eignen sich ideal für höchst anspruchsvolle Labor- und Industrieanwendungen, insbesondere für automatische Prüfstände in 19" Einschubtechnik auch mit Leistungen von mehreren 100kW.

Zubehör (12 Produkte )

EA Elektro-Automatik EA-IF-AB-ETH2P

Ethernet 2 Port Schnittstelle für ELR/PSI/PSE/PSB9000 & EL9000B Serien

Versandfertig in 5 bis 10 Arbeitstagen

€ 580,00

EA Elektro-Automatik EA-IF-AB-MBUS2P

Modbus-TCP 2Port Schnittstelle für ELR/PSI/PSE9000 & EL9000B Serien

Versandfertig in 5 bis 10 Arbeitstagen

€ 580,00

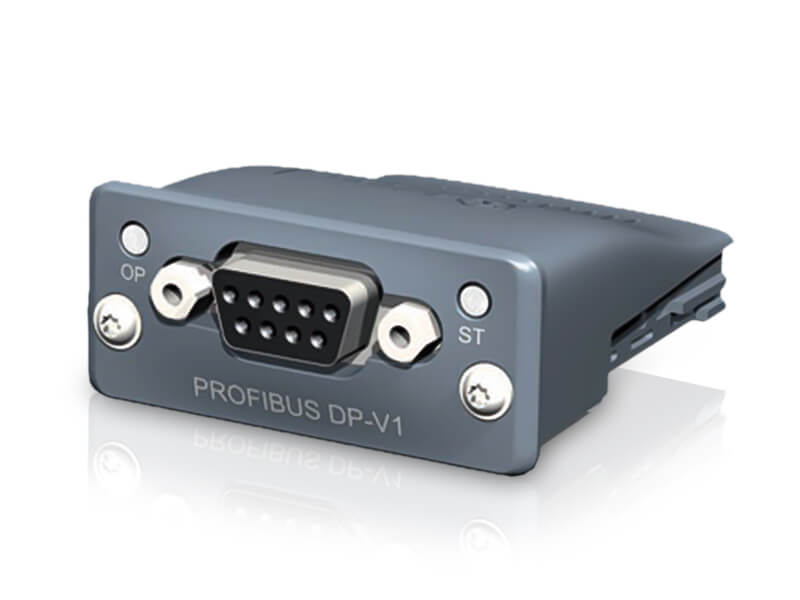

EA Elektro-Automatik EA-IF-AB-PBUS

Profibus DPV1 Schnittstelle für ELR/PSI/PSE9000 & EL9000B Serien

Versandfertig in 5 bis 10 Arbeitstagen

€ 500,00

EA Elektro-Automatik EA-IF-AB-CANO

CANopen Schnittstelle für ELR/PSI/PSE/PSB9000 & EL9000B Serien

1 auf Lager. Versandfertig in 1 Arbeitstag

€ 500,00

EA Elektro-Automatik EA-IF-AB-DNET

DeviceNet Schnittstelle für ELR/PSI/PSE/PSB9000 & EL9000B Serien

Versandfertig in 5 bis 10 Arbeitstagen

€ 500,00

EA Elektro-Automatik EA-IF-AB-ETH1P

Ethernet 1 Port Schnittstelle für ELR/PSI/PSE/PSB9000 & EL9000B Serien

54 auf Lager. Versandfertig in 1 Arbeitstag

€ 500,00

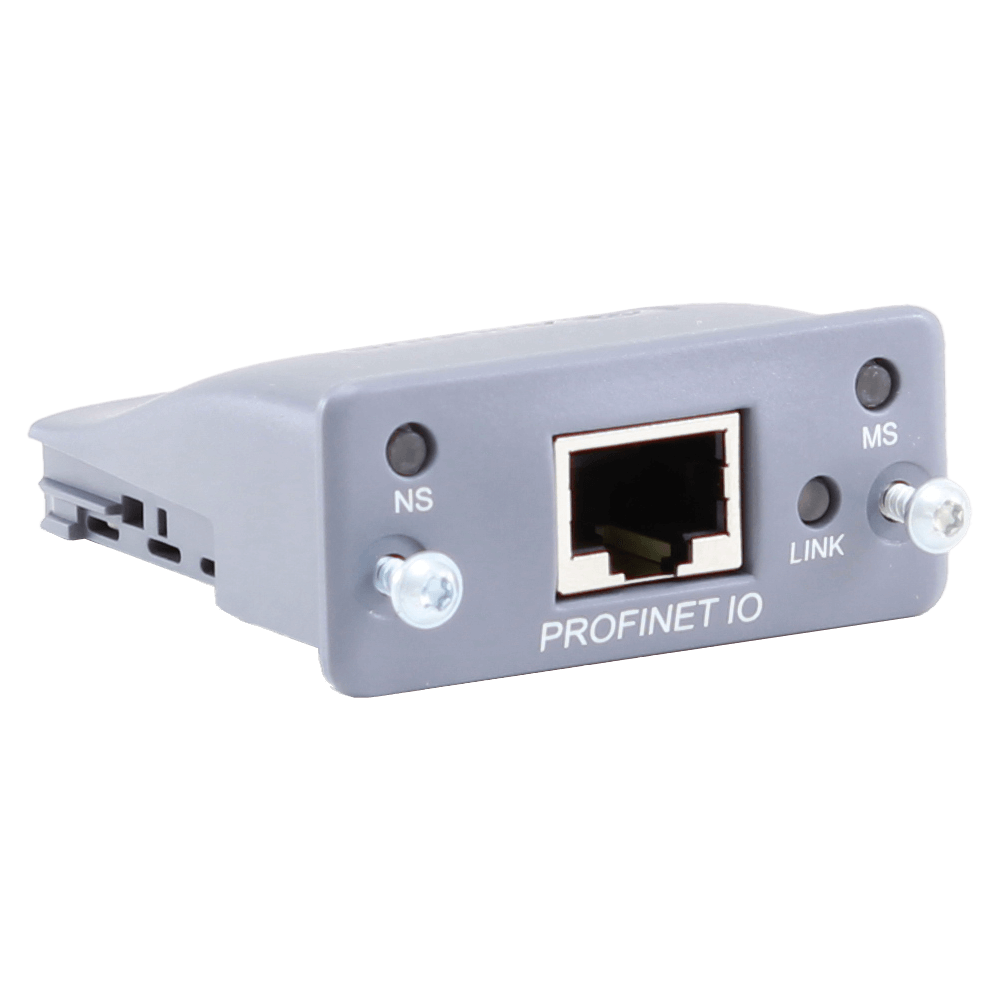

EA Elektro-Automatik EA-IF-AB-PNET1P
