Chroma 11210 | Batteriezellen-Isolationstester, Leckstrommessung Prüfspannung: bis zu 1KV(dc) / 50mA

Herstellernummer: 11210

11210
11210
11210
11210
11210
11210
Lieferzeit auf Anfrage

€ 7.670,00

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Downloads zum Produkt Fragen zum Produkt
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

Chroma 11210 | Isolationstester für Batteriezellen, Messung von Verluststrom und Teilentladung, Prüfspannung bis 1 kV DC.

  • Anwendung: Isolationsprüfung von Li-Ionen-Batterien sowie div. Kondensatoren oder Isoliermaterial
  • Prüfspannung: bis 1 kV DC
  • Ladestrom: max. 50 mA
  • Messbereich für Verluststrom (LC): 10 pA bis 20 mA
  • Messbereich für Isolationswiderstand (IR): 10 Ω bis 10 TΩ
  • Teilentladungs-/Überschlagserkennung für die Untersuchung von potenziellen Kurzschlüssen (Option A112100)
  • Protokollierung der Teilentladung und V/I-Kurvenform (Option A112101)
  • Integrierte DUT-Kontaktprüfung
  • Automatischer Test in folgender Reihenfolge: Aufladen – Halten – Messen – Entladen
  • Prüfung in Hochgeschwindigkeit: 20 ms/Gerät
  • Farbdisplay mit 480 x 272 Pixeln und Touch-Panel zur komfortablen Bedienung

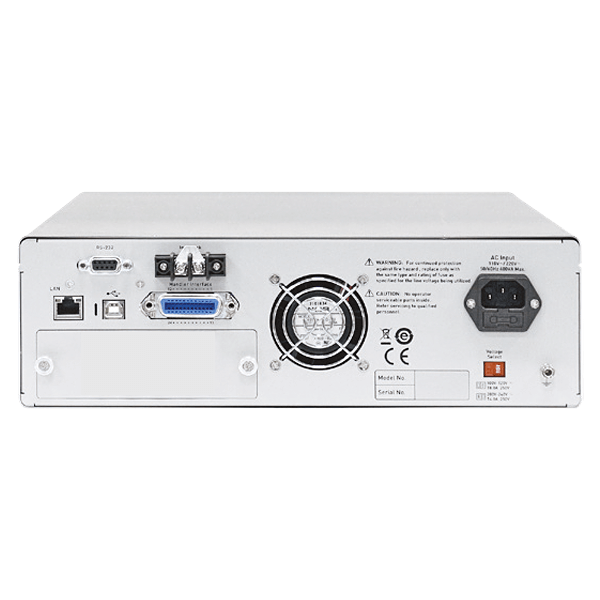

  • Schnittstellen: Handler (Steuerung), USB, RS-232, Ethernet
  • Stromversorgung: 90 bis 132 V AC oder 180 bis 264 V AC, 47 bis 63 Hz
  • Abmessungen: B 320 x H 100 x T 400 mm
  • Gewicht: 10 kg

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Technische Daten

Dokumente und Downloads

Broschüre
pdf | 2.98 MB
Datenblatt
pdf | 1.08 MB
Handbuch
pdf | 5.80 MB

Beschreibung

11210 | Batteriezellen-Isolationstester, Leckstrommessung Prüfspannung: bis zu 1KV(dc) / 50mA

Mit dem präzisen Batteriezellen-Isolationsprüfer 11210 in Verbindung mit der Teilentladungs-Option A112100 lassen sich die Verlustströme von Batterien, Trockenzellen, ELDC (Electric Double Layer Capacitors = Superkondensatoren) und LIC (Lithium Ionen Capacitors) im Millisekunden-Bereich messen. Neben der standardmäßigen LC/IR-Messung (Leakage Current / Insulation Resistance) besitzt 11210 damit die einzigartige Funktion zur Erkennung von Teilentladungen (PD, Partial Discharge) und Überschlägen, die im Inneren des Isoliermaterials während der Prüfung der Hochspannungsisolation auftreten können. Defekte Produkte müssen vor dem Befüllen mit dem Elektrolyten im Produktionsprozess aussortiert werden. Option A112101 ermöglicht zusätzlich die Anzeige der Spannungs- und Stromkurve sowie die Aufnahme von PD-Ereignissen mit bis zu 10 Bildern pro Messvorgang.

Ein hinreichend großer Ladestrom ist entscheidend für einen hohen Prüf-Durchsatz im Produktionsprozess. So kann die automatisierte Isolationsprüfung am einzelnen DUT mit den Schritten „Aufladen-Verweilen-Prüfen-Entladen“ innerhalb von 20 ms durchgeführt werden. Verlustströme können von 10 pA bis 20 mA in sieben Strommessbereichen gemessen werden. Bei dem Isolationsprüfer 11210 sind beide Funktionen – LC/IR-Messung und die Detektion von Teilentladungen – simultan mit einem Messvorgang möglich.

Konventionelle Prüfsysteme unterscheiden in der Regel nicht, ob ein DUT richtig kontaktiert ist. Vor allem bei DUTs mit sehr hohem Innenwiderstand ist eine zuverlässige Kontaktprüfung essentiell, um falschpositive Messergebnisse zu vermeiden. Mit der integrierten Funktion zur Kontaktprüfung können Sie mit dem Isolationstester 11210 innerhalb von 5 ms Kontaktfehler vor bzw. nach der eigentlichen Isolationsprüfung ausschließen.

Detektion und Messung von Teilentladung

Während des Ladevorgangs wird das DUT mit einem konstanten Strom (CC-Modus, Constant Current) beaufschlagt, wobei die Linearität der Spannungserhöhung überprüft und bei Abweichungen eine Fehlermeldung generiert wird. Ist die Ladespannung erreicht, wird im CV-Modus (Constant Voltage) der Strom gemessen, um Abweichungen durch Verluststrom zu erkennen. So lassen sich Kurzschlüsse in Batterien zuverlässig feststellen. Die Teilentladungs-Erkennung beinhaltet: die Anzeige der Teilentladungsstufe und Häufigkeit des Auftretens, die Überwachung der Teilentladungsereignisse beim Ladevorgang und in der Verweilphase, programmierbare Teilentladungs-Stufengrenzen und die Protokollierung der Teilentladung und V/I-Kurvenform (Option A112101).
