Benning 044169 | EV 3-2 Messadapter für EVSE-Ladestation Wallboxen, Ladebetriebsart 3 Typ-2, 3 Phase PP CP

Name: 044169 | EV 3-2 Messadapter für EVSE-Ladestation Wallboxen, Ladebetriebsart 3 Typ-2, 3 Phase PP CP
Brand: Benning
SKU: 044169
Price: 580.9 EUR
Availability: OutOfStock

Herstellernummer: 044169

Versandfertig in 5 bis 10 Arbeitstagen

€ 580,90

oder wählen Sie aus folgenden Optionen:

Fragen zum Produkt

Benning 044169 | EV 3-2 Messadapter für E-Ladestationen der Betriebsart 3 mit Typ-2-Stecker.

Eingangsspannung: 1-phasig: bis 250 V, 50 Hz - 60 Hz || 3-phasig: bis 430 V, 50 Hz - 60 Hz
Maximaler Prüfstrom: 40 A (10 ms) periodischer Betrieb
Schutzklasse: II (doppelte Isolierung)
Verschmutzungsgrad: 2
Schutzart: IP 40
Überspannungskategorie: CAT II 300 V gegen Erde
BNC-Buchse, Widerstand: BNC-Gehäuse -> PE: 100 kΩ || BNC-Kontakt -> PE: 100 kΩ
BNC-Amplitudenfehler: -2 %
Betriebstemperatur: 0 … 40 °C
Normkonform gemäß:
IEC / DIN EN 61010-1 (VDE 0411-1)
IEC / DIN EN 61010-2-030 (VDE 0411-2-030)
IEC / DIN EN 61010-031 (VDE 0411-031)

Herstellerunabhängig

Über 25 starke Marken und exklusive Partnerschaften.

Zu den Marken

Services

Mehr als nur Geräte: Vor, während und nach dem Kauf.

Zu den Services

Vorführung & Beratung

Vertrieb und technischer Support ganz in Ihrer Nähe.

Zum Formular

Dokumente und Downloads

Datenblatt

pdf | 1.02 MB

Beschreibung

044169 | EV 3-2 Messadapter für EVSE-Ladestation Wallboxen, Ladebetriebsart 3 Typ-2, 3 Phase PP CP

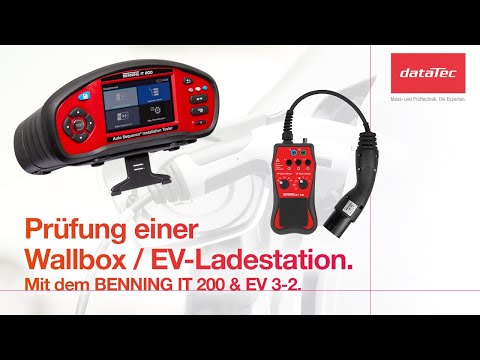

In Kombination mit dem Installationsprüfgerät IT 130 ermöglicht der Messadapter Benning EV 3-2 Sicherheits- und Funktionsprüfungen an 1- und 3-phasigen Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen.

Das Benning EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851‑1 (VDE 0122‑1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196.

Das Benning EV 3-2 stellt den sicheren Kontakt zum Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus.

Produktmerkmale:

Prüfen von E-Ladestationen auch bei fest angeschlossenem Ladekabel
Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät
Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung
Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung
Control Pilot (CP) simuliert den Fahrzeugstatus A, B, C, D und E (Kurzschluss zwischen CP-PE)
BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop
Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert)

Lieferumfang

Messadapter
Schutztasche
Bedienungsanleitung
