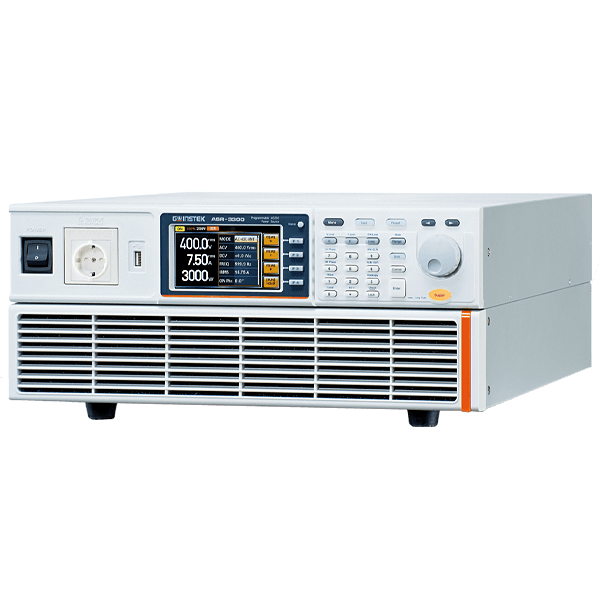

GW Instek ASR-3300 | AC/DC-Quelle (Source), 1-phasig, 3kVA, bis 999,9 Hz, DC-Ausgang

Herstellernummer: ASR-3300

ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
ASR-3300
Lieferzeit auf Anfrage

6.560,30 €

% 7.718,00 € (15% gespart)

zzgl. MwSt. 7.806,76 € zzgl. Versandkosten

oder wählen Sie aus folgenden Optionen:
Angebotsanfrage stellen Das Produkt befindet sich bereits im Warenkorb Downloads zum Produkt Fragen zum Produkt Bildungspreis anfragen % Unsere Angebote zu diesem Artikel
Highlights Technische Daten Dokumente / Downloads Beschreibung Zubehör

GW Instek ASR-3300 | AC/DC-Netzgerät, programmierbar, Ausgangsleistung 3000 VA, Ausgangsspannung 400 Vrms / ±570 V DC, mit Sequenzmodus und Arbiträrfunktion.

  • Ausgangsleistung: 3000 VA

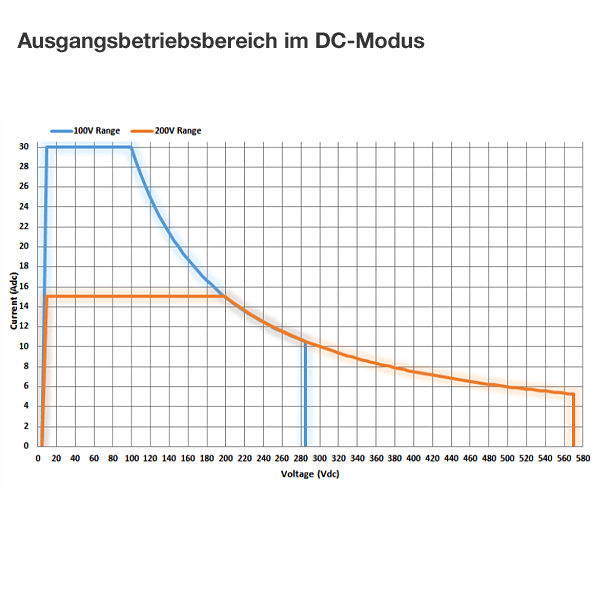

  • Ausgangsspannung: 0 bis 400 Vrms AC / 0 bis ±570 V DC (Auflösung 0,1 V)

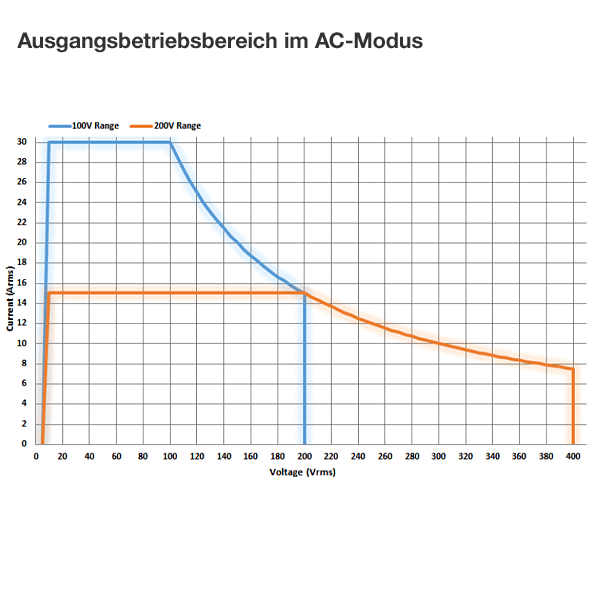

  • Ausgangsstrom: 30 A (bei 100 V) / 15 A (bei 200 V)
  • Ausgangsfrequenz: 1 bis 999,9 Hz
  • 9 Ausgangsmodi: AC Power-Output, DC Power-Output, AC/DC Power-Output, externe AC-Signalquelle, externe AC/DC-Signalquelle, externe AC-Signalüberlagerung, externe AC/DC-Signalüberlagerung, externe AC-Signalsynchronisierung, externe AC/DC-Signalsynchronisierung
  • Einstellbarer Start-/Stopp-Phasenwinkel für die Ausgangsspannung
  • Messfunktionen: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, Crest Faktor
  • Oberwellenanalyse für Spannung und Strom (THDv, THDi)
  • Sequenz- und Simulationsfunktion (bis zu 10 Sätze)
  • Mit Arbiträrfunktion
  • Mit Fernmessfunktion
  • Speicherfunktion (bis zu 10 Settings)
  • Schnittstellen: USB, LAN, RS-232, GPIB, externer I/O, Eingang für externe Signale und Synchronisierung
  • Schutzeinrichtungen: UVP, OCP, OTP, OPP, Alarm bei Lüfter-Fehlfunktion
  • Integrierter Webserver
  • Maße: B 430 x H 176 x T 550 mm
  • Gewicht: 25 kg

Technische Daten

Dokumente und Downloads

Datenblatt
pdf | 3.41 MB

Beschreibung

ASR-3300 | AC/DC-Quelle (Source), 1-phasig, 3kVA, bis 999,9 Hz, DC-Ausgang

Die AC/DC-Netzgeräte der Serie ASR-3000 zeichnen sich durch ihren schnellen DC-Spannungsanstieg und -abfall aus (≤ 100 µs). Die Serie besteht aus vier Modellen: ASR-3200 (2000 VA), ASR-3300 (3000 VA), ASR-3400 (4000 VA) sowie ASR-3400HF (4000 VA, 5 kHz). Alle Modelle liefern 100 % ihrer Nennleistung. Sie kommen unter anderem bei der Entwicklung von elektronischen Komponenten und Geräten wie On-Board-Charger, Server-Powergeräte, LED-Module, AC-Antriebe, AC-Lüfter oder USV zum Einsatz und eignen sich zudem für Testanwendungen im Automobil- und Haushaltsgeräte-Bereich.

Besondere Merkmale:

  • Sequenzmodus: bis zu 10 editierbare Sätze à 0 bis 999 Schritte, kombinierbar zu benutzerdefinierten Wellenformen für unterschiedliche Prüfanforderungen, mit vorprogrammierten Testfunktionen nach ISO 16750-2 zur Prüfung von Elektroniksystemen in Fahrzeugen
  • Simulationsmodus: für Kapazitätstests mit transienten Wellenformen, z. B. Stromausfall, Spannungsanstieg und -abfall
  • Arbiträrfunktion: über 20.000 Wellenform-Kombinationen zur Simulation verschiedener Spannungsfunktionen, einfache Eingabe über das Bedienfeld
  • Ipeak-Hold-Funktion: verzögerte Messung (1 bis 60.000 ms nach Output-Start) zum Erfassen und Halten des Spitzenstroms ohne separates Oszilloskop oder Stromzange, z. B. transiente Stromspitzen eines DUT beim Einschaltvorgang
  • Slew-Rate-Modus: Einstellung des Spannungsanstiegs entweder über die Flankensteilheit (1,5 V/µs, fest) oder über die Zeit (10 bis 90 % Output der eingestellten Spannung innerhalb von 100 µs), benutzerdefinierte Anstiegszeit der Ausgangsspannung im Sequenzmodus möglich

Anwendungsbeispiele:

  • Entwicklungstest für Elektronikprodukte und Komponenten
  • Simulationstest im Automotive-Bereich
  • Applikationstest für Haushaltsgeräte
  • On-Board-Ladegeräte
  • Server-Stromversorgungen
  • LED-Module
  • AC-Antriebe, AC-Lüfter usw.
