PC-Oszilloskope PicoScope 6000E-Serie.

Die PicoScope 6000E-Serie von Pico Technology sind USB-basierte PC-Oszilloskope zum Anschluss via USB 3.0-Schnittstelle an einen Computer oder Laptop. Dank der kompakten Bauform der Modelle sind sie portabel und haben eine komplette Messlösung in der Tasche, ganz gleich, wo Sie arbeiten.

Jetzt mehr erfahren

Fortschrittliche und leistungsstarke Oszilloskope.

Die Modelle mit vier oder acht analogen Kanälen sowie optional 8 oder 16 digitale Kanäle mit den steckbaren 8-Kanal-TA369-MSO-Pods, bieten 8 bis 12 Bit vertikale Auflösung mit bis zu 1 GHz Bandbreite, den tiefsten Aufzeichnungsspeicher von bis zu 4 Gpts und 5 GSa/s Abtastrate.

Zeit- und Amplitudenauflösung, die Sie zur Erkennung von maßgeblichen Signalintegritätsproblemen, wie Gleichlaufstörungen, Störungen, Aussetzer, Rauschen, Verzerrungen und Einstreuungen benötigen, zeichnen die PicoScope 6000E-Serie aus.

Die PicoScope 6000E-Modelle eigen sich ideal für Entwicklungstechniker, die mit eingebetteten Hochleistungssystemen, Signalverarbeitung, Leistungselektronik, Mechatronik und Automobilkonstruktionen arbeiten, sowie für Forscher und Wissenschaftler, die an mehrkanaligen Hochleistungsexperimenten in Physiklabors, Teilchenbeschleunigern und ähnlichen Einrichtungen arbeiten.

Highlights & Modelle

Ausstattung & Technische Daten

4- oder 8 analoge Kanäle; 8 oder 16 digitale Kanäle / MSO (optional)
300 / 500 / 750 MHz oder 1 GHz Bandbreite
Flexible 8 bis 12 Bit FlexRes® ADC-Auflösung
Bis zu 4 Gpts Aufzeichnungsspeicher
50 MHz Arbiträr-Funktionsgenerator serienmäßig
Software PicoScope, PicoLog® und PicoSDK® inklusive

Pico
PQ197

USB Oszilloskop 6804E, 6000E Serie, 8 Kanal, 500 MHz, 5 GSa/s Abtastrate

11.445,00 €

Lieferzeit auf Anfrage

Pico
PQ198

USB Oszilloskop 6824E, 6000E Serie, 8 Kanal, 500 MHz, 5 GSa/s Abtastrate, bis zu 12 bit FlexRes Auflösung

14.295,00 €

Lieferzeit auf Anfrage

Pico
PQ199

USB-PC Oszilloskop 6403E, 6000E Serie, 4 Kanal, 300 MHz, 5 GSa/s, 8 Bit

4.835,00 €

Lieferzeit auf Anfrage

Pico
PQ200

USB-PC Oszilloskop 6404E, 6000E Serie, 4 Kanal, 500 MHz, 5 GSa/s, 8 Bit

7.025,00 €

Lieferzeit auf Anfrage

Pico
PQ201

USB-PC Oszilloskop 6424E, 6000E Serie, 4 Kanal, 500 MHz, 5 GSa/s, 8-12 Bit FlexRes

8.395,00 €

Lieferzeit auf Anfrage

Pico
PQ300

USB PC Oszilloskop 6405E, 6000E Serie, 4 Kanal, 750 MHz, 5 GSa/s, 8 Bit

9.235,00 €

Lieferzeit auf Anfrage

Pico
PQ301

USB PC Oszilloskop 6406E, 6000E Serie, 4 Kanal, 1 GHz, 5 GSa/s, 8 Bit

12.335,00 €

Lieferzeit auf Anfrage

Pico
PQ302

USB PC Oszilloskop 6425E, 6000E Serie, 4 Kanal, 750 MHz, 5 GSa/s, 8-12 Bit FlexRes

10.615,00 €

Lieferzeit auf Anfrage

Pico
PQ303

USB PC Oszilloskop 6426E, 6000E Serie, 4 Kanal, 1 GHz, 5 GSa/s, 8-12 Bit FlexRes

14.395,00 €

Lieferzeit auf Anfrage

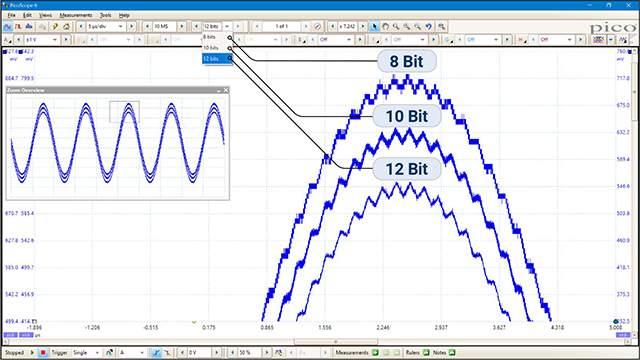

Was ist FlexRes.

Die Oszilloskope Pico FlexRes mit flexibler Auflösung ermöglichen es Ihnen, die Oszilloskop-Hardware neu zu konfigurieren und somit entweder die Abtastrate oder die Auflösungzu optimieren.

Konfigurieren Sie Ihre Hardware in:

Ein schnelles (5 GS/s) 8-Bit-Oszilloskop zum Erfassen digitaler Signale
Ein allgemein einsetzbares 10-Bit-Oszilloskop
Ein hochauflösendes 12-Bit-Oszilloskop für Audioarbeiten und andere analoge Anwendungen

Frontseite
Rückseite

Eingangskanäle A (1) bis H (8)
Tastkopf-Kompensation
Masseanschluss für Kompensation
Betriebs-LED
Status-/Trigger-LED
Anschluss für aktiven Tastkopf, Kanäle C (3) bis F (6)
Digital 1 und Digital 2 MSO-Modulschnittstellen – kompatibel mit dem TA369 MSO-Modul

50 MHz Arbiträr-Geneartor (AWG) mit 14 Bit
AUX-TRIGGER I/O zur Triggerung des Oszilloskops ausgehend von einer externen Quelle auf logischer Ebene, um das Oszilloskop in ein umfassenderes System zu integrieren
10 MHz Referenztakteingang – Das Oszilloskop schaltet automatisch auf die externe Referenz um, wenn ein Taktsignal erkannt wird
USB-3.0-Anschluss
12-V DC-Eingang – Verwenden Sie nur das mit dem Oszilloskopmitgelieferte Netzteil
Masse - kompatibel mit Blankdraht oder 4-mm-(Bananen-)Stecker

Pico
TA369

8 Kanal MSO Pod für Picoscope 6000E

689,00 €

Nachbestellt - im Zulauf. Lieferzeit auf Anfrage

Pico
PQ221

Ersatzteilesatz für das MSO-Pod TA369

46,00 €

Lieferzeit auf Anfrage

Pico
TA365

Digitales MSO-Schnittstellenkabel für PicoScope 6000E-Serie

38,00 €

Lieferzeit auf Anfrage

MSO-Modul TA369

Die MSO-Fähigkeit der PicoScope 6000E besteht aus einem abnehmbaren aktiven MSO-Modul, das über das Oszilloskop mit Strom versorgt wird, mit acht fest angebrachten, fliegenden Anschlüssen an MSO-Sonden, die wiederum mit der zu prüfenden Schaltung verbunden sind. Das MSO-Modul wird über ein 0,5 m langes digitales Schnittstellenkabel mit einem der beiden digitalen Schnittstellenanschlüsse an der Frontseite des Oszilloskops verbunden. Alle Modelle der PicoScope 6000E unterstützen die MSO-Funktion. Die MSO-Sonden und das Zubehör ermöglichen den Anschluss an Stiftleisten mit Mixed-Signal- und Masseanschlüssen in beliebigen Kombinationen.

Funktionen:

8 digitale Eingänge je Modul
500 MHz Bandbreite, 1 GB/s
5 GS/s Abtastung über 16 digitale Kanäle
1 ns minimale Impulsbreite
Minimale Last auf dem zu prüfenden Gerät
Masseklemmen für den einfachen Anschluss an 2-reihige Stiftleisten im 2,54-mm-Raster
Massekabel und Mini-Messhaken mitgeliefert

Aktivtastköpfe A3000

Die Sonden der Pico A3000-Serie sind aktive Oszilloskopsonden mit hoher Impedanz. Sie sind so konzipiert, dass sie den geringsten Einfluss auf das zu testende Signal haben und das dieses über die intelligente Tastkopfschnittstelle maximal an die PicoScope 6000E-Serie weitergeben wird. Dank seines ergonomischen Designs liegt es bequem in der Hand und verfügt über eine zusätzliche Taste zum Starten und Stoppen der Aufnahme. Die intelligente Schnittstelle versorgt den Tastkopf über das Oszilloskop und stellt automatisch die Skalierung und die Eingangsimpedanz des Oszilloskops für den Tastkopf ein. Die aktiven Tastköpfe der Pico A3000-Serie (PQ254 / PQ265) verfügen einen Eingangswiderstand von 1 MΩ und einer Kapazität von 0,9 pF und bieten eine hohe Eingangsimpedanz bis zum GHz-Bereich.

Merkmale:

Bis zu 1,3 GHz Bandbreite
Click-to-fit
Sehr leichtes, flexibles Kabel
Direkter Anschluss über die intelligente Tastkopfschnittstelle
Steuerung von Erfassungsstart und -stopp über eine Taste
Automatische Tastkopf-Erkennung und Einheitenskalierung
LED Status-Anzeige

Pico
PQ265

A3076 Tastkopf Aktiv, Single-Ended, 750 MHz, A3000 für PicoScope 6000E Serie

1.095,00 €

Lieferzeit auf Anfrage

Pico
PQ254

A3136 Tastkopf Aktiv, Single-Ended, 1,3 GHz, A3000 für Pico 6000E Serie

1.365,00 €

Lieferzeit auf Anfrage
